Essais · Sécurité mécanique

Essais de sécurité mécanique

Stabilité, résistance aux chocs et à la chute, pièces mobiles, arêtes, poignées, fixations, cordons : nous vérifions que votre produit résiste à l'usage normal et aux abus prévisibles sans blesser personne. Pour les machines, nous contrôlons protecteurs, distances de sécurité, verrouillages et temps d'arrêt. Chaque essai suit la norme et l'édition qui s'appliquent à votre produit.

Réserver un appel de 30 minVoir nos prestations
Inclinaison de stabilité la plus courante
10°
Bille d’acier des essais de choc
500 g
Chute d’un appareil tenu à la main
1 m
Règlement machines applicable
20.01.2027

Normes produit

Une norme par famille de produits

Chaque famille de produits a ses propres exigences mécaniques. La norme se choisit selon la fonction principale du produit et ses utilisateurs.

  • Laboratoire, mesure, contrôle

    Pièces mobiles, stabilité, levage et montage mural, puis résistance aux contraintes : force statique, choc, chute.

    IEC 61010-1, clauses 7 et 8

  • Audio, vidéo et informatique

    Sources d’énergie mécanique classées MS1 à MS3, stabilité, montage mural, poignées, verre, essais de l’annexe T.

    IEC 62368-1, clause 8 et annexe T

  • Appareils domestiques

    Stabilité et pièces mobiles, résistance mécanique au marteau à ressort, fixations, cordon d’alimentation.

    IEC 60335-1, clauses 20 à 22 et 25

  • Machines

    Appréciation du risque, protecteurs, distances de sécurité, verrouillages, arrêt d’urgence, fonctions de sécurité.

    ISO 12100 et normes de type B

  • Dispositifs médicaux

    Pièces mobiles, instabilité, systèmes de support, puis poussée, choc, chute et manipulation brutale.

    IEC 60601-1, clauses 9 et 15.3

  • Jouets

    Petites pièces, arêtes et pointes, traction, torsion, chute, basculement : les abus prévisibles d’un enfant.

    EN 71-1

Nos essais

Les grandes familles d’essais mécaniques

Les principes sont communs, les valeurs varient d’une norme à l’autre. Nous appliquons celles de votre produit, clause par clause.

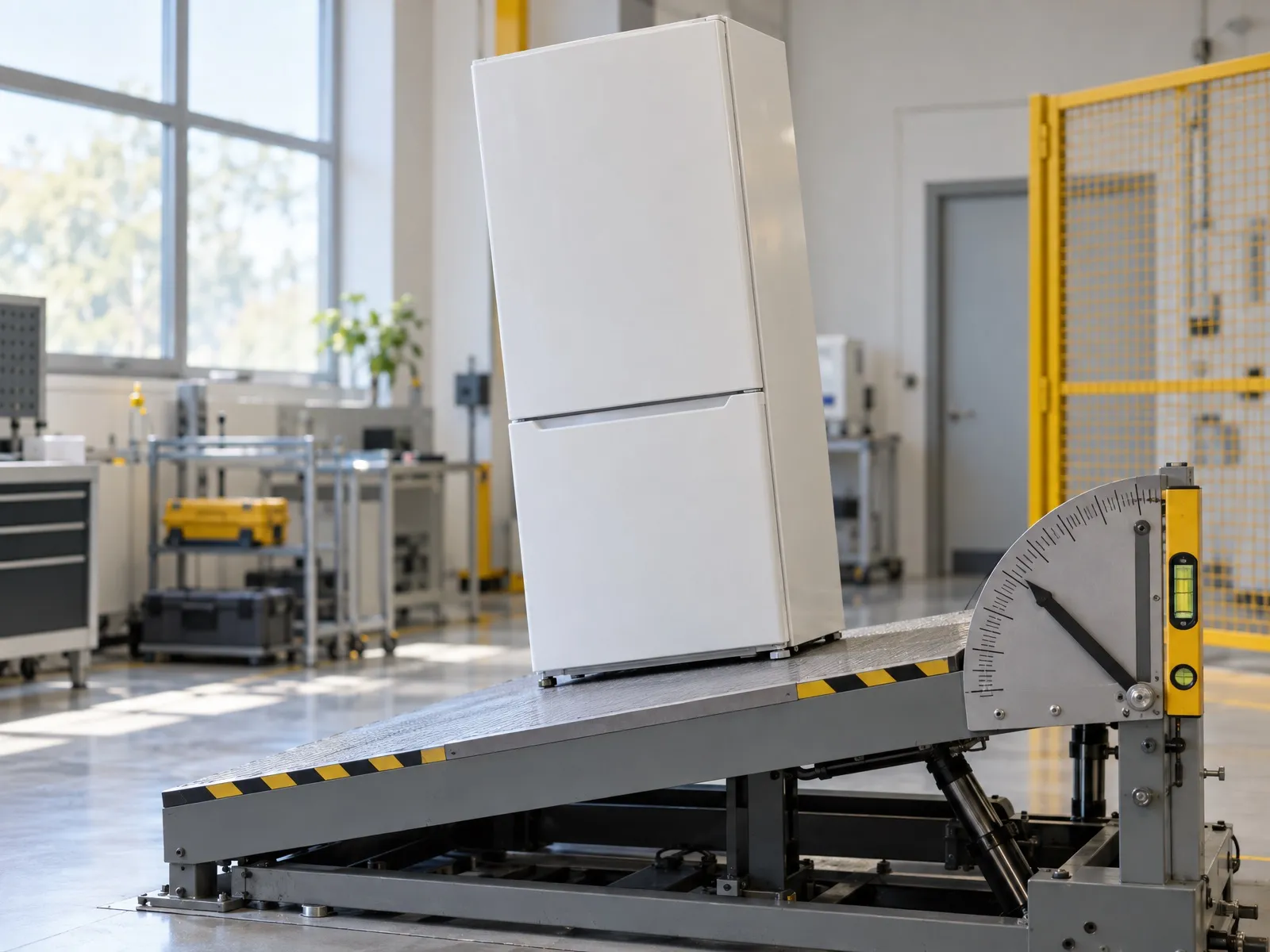

Réfrigérateur sur une plateforme d’essai inclinée, avec rapporteur d’angle
Stabilité

Stabilité et basculement

Le produit est placé sur un plan incliné, en général à 10°, dans sa configuration la plus défavorable : portes ouvertes, réservoirs vides ou pleins, cordon tiré. Selon la norme, nous appliquons aussi une force horizontale au sommet ou une force de 800 N vers le bas sur les surfaces où l'on peut s'appuyer.

Ce que vous recevez

  • Essai sur plan incliné
  • Forces horizontales et verticales
  • Configuration la plus défavorable

Références

  • IEC 60335-1, 20.1
  • IEC 61010-1, 7.4

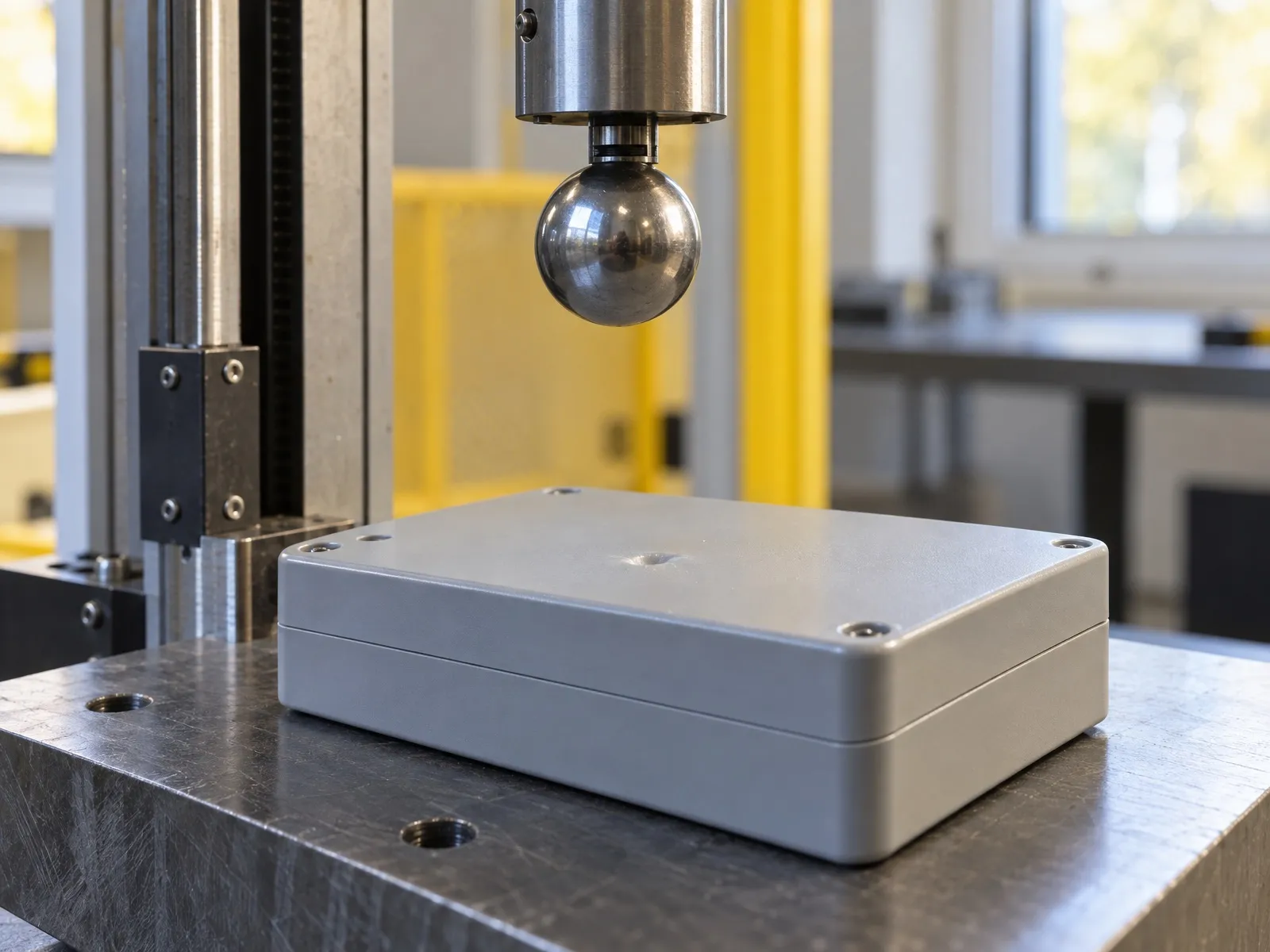

Bille d’acier suspendue au-dessus d’un boîtier plastique pour un essai de choc
Chocs et rigidité

Résistance aux chocs et rigidité des enveloppes

Forces constantes sur l'enveloppe, bille d'acier de 500 g lâchée d'une hauteur définie, marteau à ressort ou pendule : nous vérifions qu'après le choc aucune partie dangereuse n'est devenue accessible et que l'isolation est intacte. Nous déterminons aussi l'indice IK lorsque la norme le prévoit.

Ce que vous recevez

  • Essais de force constante
  • Essais de choc à la bille ou au marteau
  • Contrôle après essai

Références

  • IEC 61010-1, 8.2
  • IEC 60068-2-75

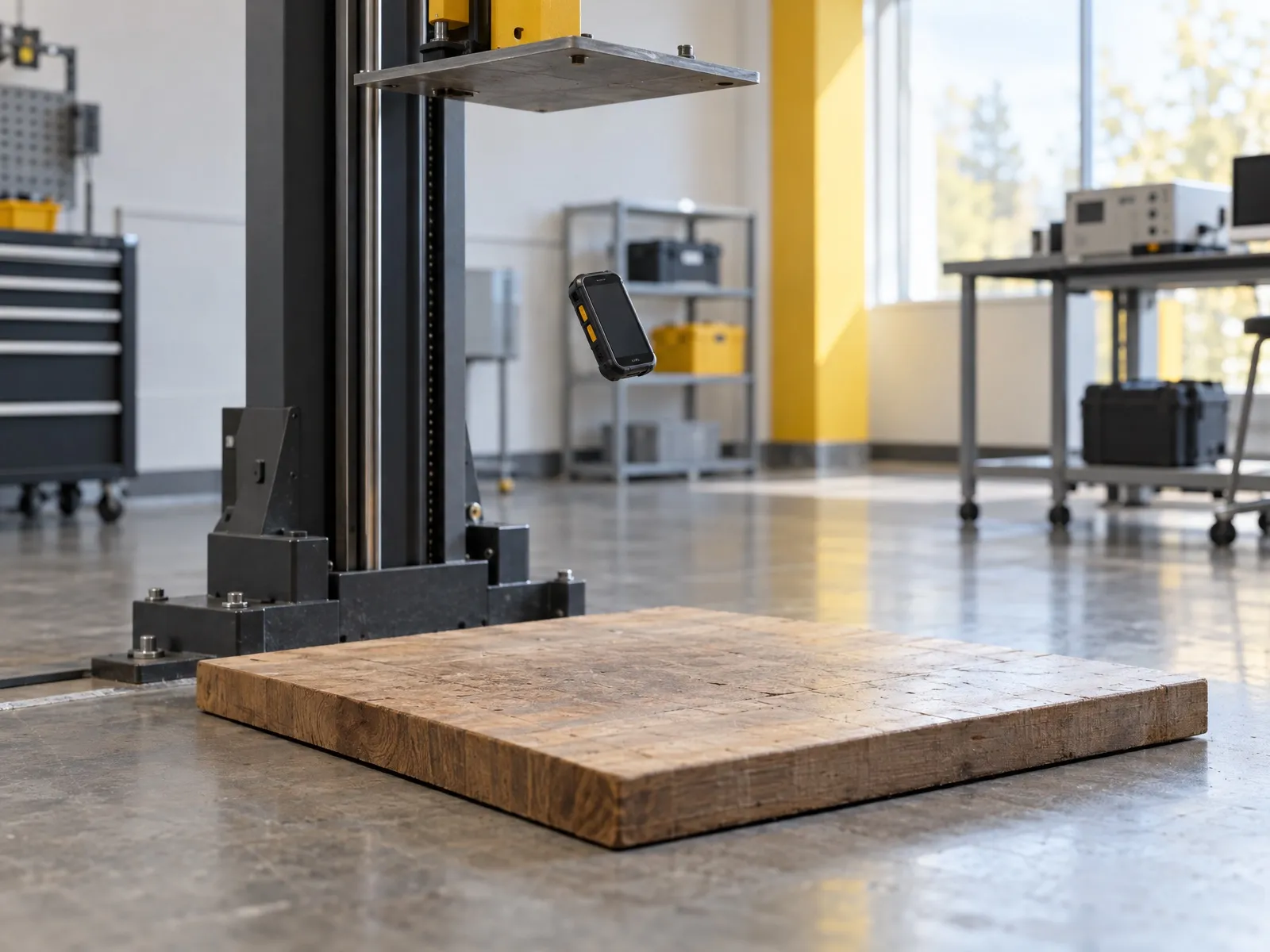

Appareil portatif en chute au-dessus d’une planche de bois dur sur un banc de chute
Chute

Chute et manipulation brutale

Un appareil tenu à la main tombe d'un mètre sur une planche de bois dur, un appareil de bureau de 750 mm, un appareil portable bascule sur ses arêtes, un appareil médical mobile franchit des seuils. Nous contrôlons ensuite son état et sa sécurité.

Ce que vous recevez

  • Essais de chute libre
  • Basculement sur arête
  • Manipulation brutale

Références

  • IEC 62368-1, annexe T.7
  • IEC 60068-2-31

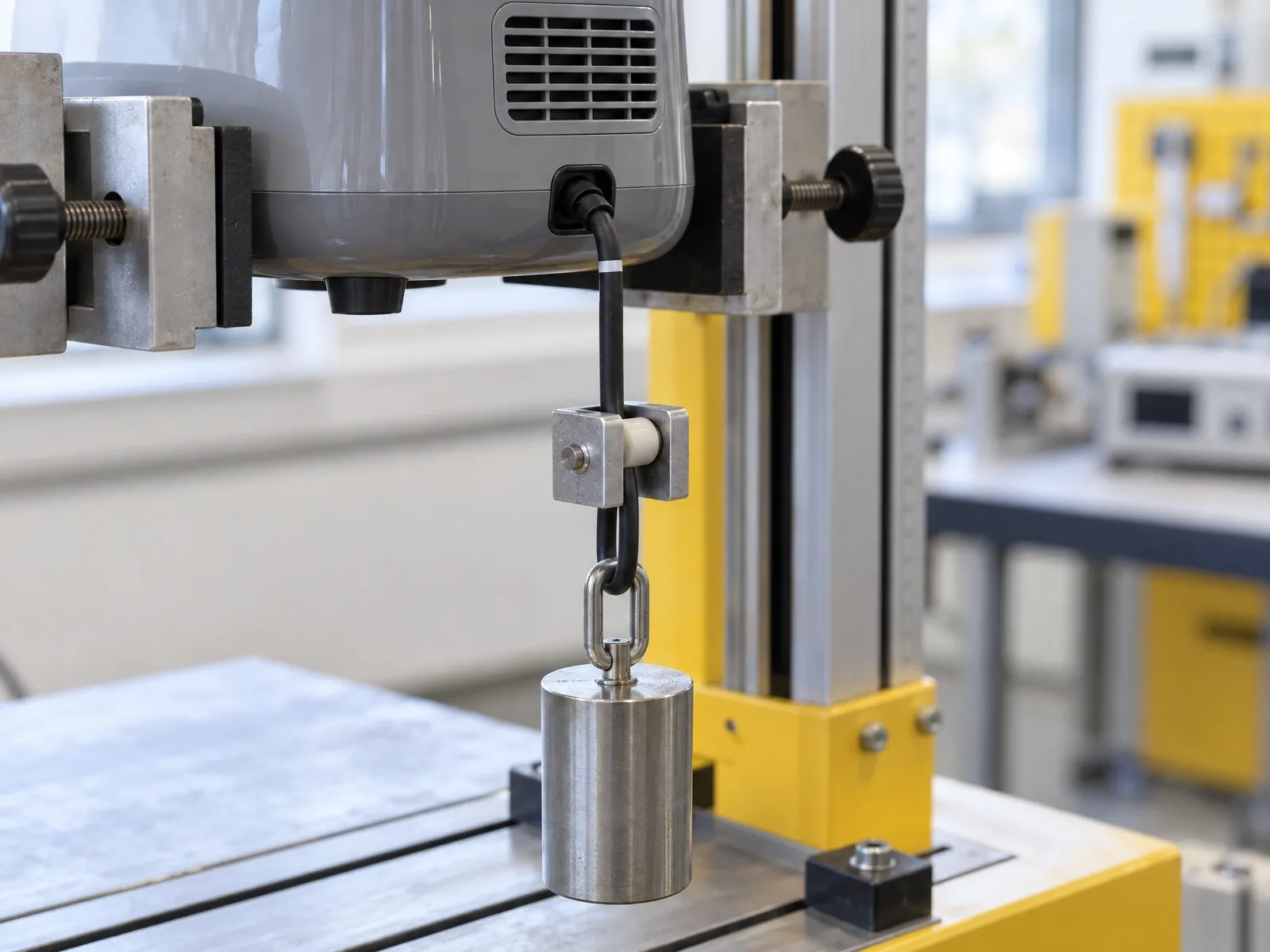

Poids d’essai suspendu au cordon d’alimentation d’un appareil fixé sur un banc
Cordons et fixations

Cordons, poignées et fixations

Arrêt de traction du cordon, avec tractions répétées puis couple, flexions du cordon pour les appareils déplacés en fonctionnement, poignées chargées à plusieurs fois le poids de l'appareil, supports muraux, vis et connexions serrées et desserrées : tout ce qui tient le produit doit tenir dans la durée.

Ce que vous recevez

  • Essai d’arrêt de traction
  • Essais des poignées et supports
  • Vis et connexions

Références

  • IEC 60335-1, 25.15
  • IEC 61010-1, 7.5 et 7.6
Doigt d’épreuve articulé introduit dans les fentes d’un boîtier
Pièces mobiles et arêtes

Pièces mobiles, arêtes et pièces éjectées

Nous vérifions qu'un doigt ne peut pas atteindre une pièce mobile dangereuse, que les ouvertures respectent les distances de sécurité, que les arêtes accessibles ne coupent pas et qu'une pièce cassée ou éjectée reste contenue. Les pressions et forces de contact sont limitées lorsque l'accès est inévitable.

Ce que vous recevez

  • Accès aux pièces mobiles
  • Arêtes et angles vifs
  • Pièces éjectées

Références

  • ISO 13857:2019
  • IEC 62368-1, 8.4 et 8.5
Protecteur grillagé avec interrupteur de sécurité et mètre ruban tendu vers un engrenage
Machines

Protecteurs, distances de sécurité et verrouillages

Protecteurs fixes et mobiles, distances de sécurité au travers et par-dessus les protecteurs, dispositifs de verrouillage et leur résistance à la fraude, arrêt d'urgence : nous vérifions les moyens de protection de votre machine par rapport aux normes de type B et à votre appréciation du risque.

Ce que vous recevez

  • Mesure des distances de sécurité
  • Contrôle des protecteurs et verrouillages
  • Vérification de l’arrêt d’urgence

Références

  • EN ISO 14120:2015
  • EN ISO 14119
Le marquage CE des machines

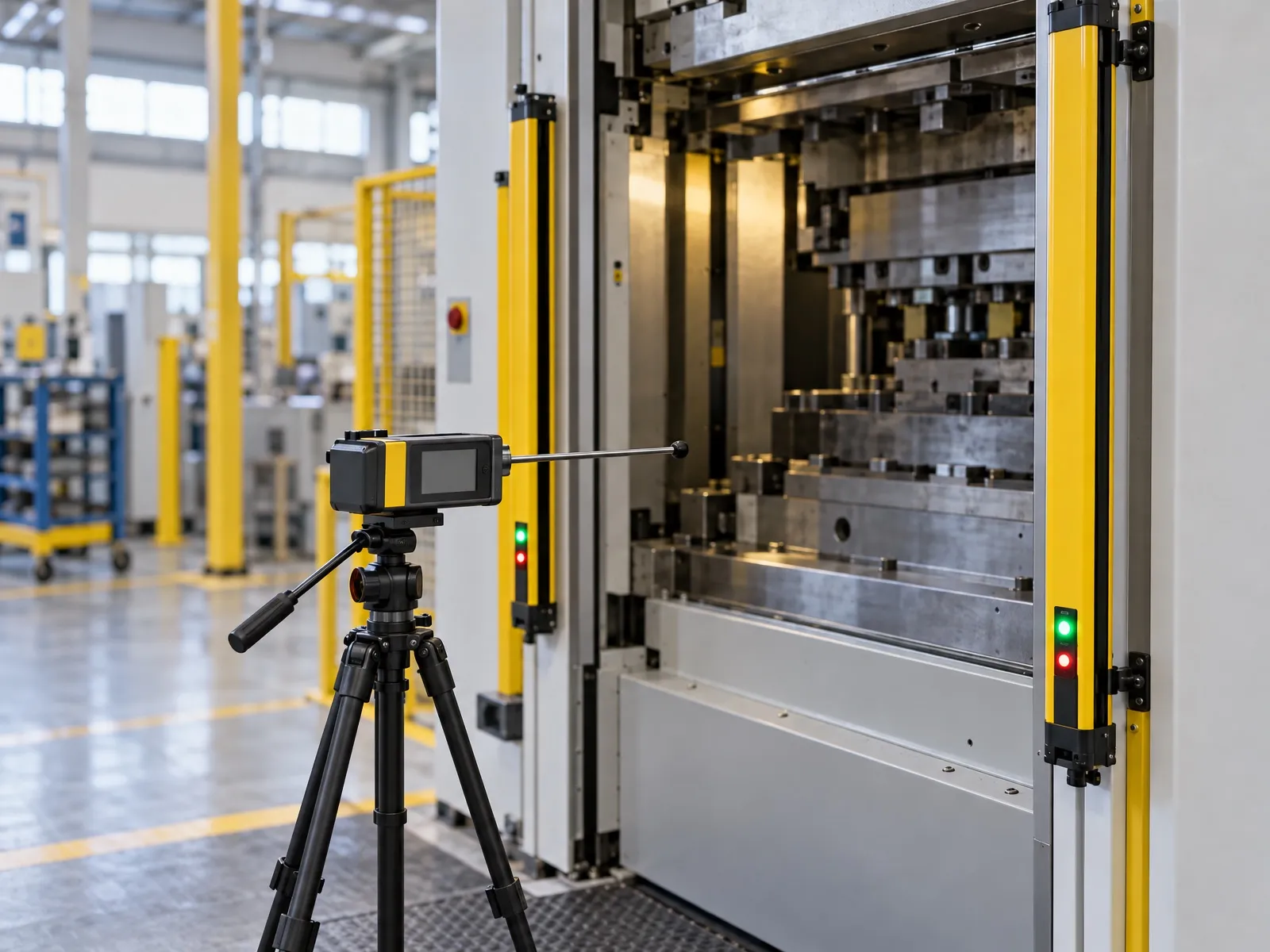

Appareil de mesure du temps d’arrêt monté sur trépied devant le rideau lumineux d’une presse
Machines

Temps d’arrêt et fonctions de sécurité

Nous mesurons le temps d'arrêt réel de la machine, en déduisons la distance minimale des barrières immatérielles et autres dispositifs de protection, et validons les fonctions de sécurité par analyse et par essais : niveau de performance requis, comportement en cas de défaut.

Ce que vous recevez

  • Mesure du temps d’arrêt
  • Calcul des distances minimales
  • Validation des fonctions de sécurité

Références

  • EN ISO 13855
  • EN ISO 13849-2:2012

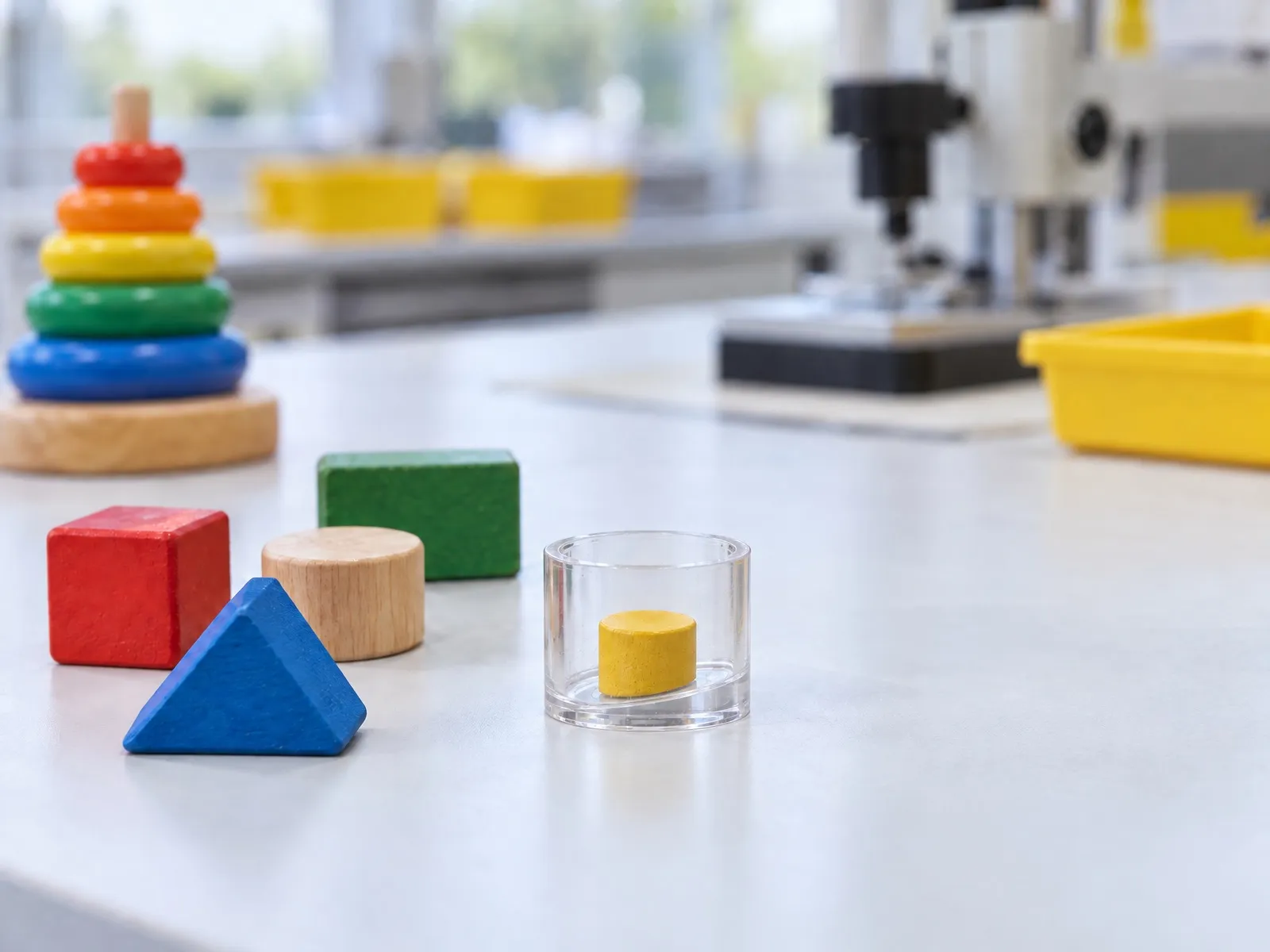

Cylindre pour petites pièces avec une pièce de jouet, à côté de jouets en bois
Jouets

Essais mécaniques des jouets

Cylindre pour petites pièces, essais de torsion et de traction, chute répétée, basculement, choc et compression, puis contrôle des arêtes et des pointes : nous reproduisons l'usage et les abus raisonnablement prévisibles d'un enfant, avec un programme renforcé pour les moins de 36 mois.

Ce que vous recevez

  • Petites pièces
  • Traction, torsion, chute, choc
  • Arêtes et pointes

Références

  • EN 71-1:2014+A1:2018
Le marquage CE des jouets

Et aussi

Valeurs d'essai

Mêmes essais, valeurs différentes

Hauteur de chute, angle d'inclinaison, énergie de choc : chaque norme fixe ses propres valeurs. Appliquer celles d'une autre norme peut faire échouer un dossier, ou surdimensionner un produit.

  • Stabilité

    Inclinaison de 10° pour la plupart des normes, 15° pour un appareil domestique chauffant, 5° pour un appareil médical hors transport.

    IEC 61010-1, 7.4 ; IEC 60335-1, 20.1 ; IEC 60601-1, 9.4

  • Choc

    Bille d’acier de 500 g lâchée de 1 m (5 J) ou de 1,3 m selon la norme ; marteau à ressort de 0,5 J pour l’électroménager.

    IEC 61010-1, 8.2.2 ; IEC 62368-1, T.6 ; IEC 60335-1, 21.1

  • Chute

    Un mètre pour un appareil tenu à la main, 750 mm pour un appareil de bureau, 850 mm cinq fois pour un jouet.

    IEC 61010-1, 8.3.2 ; IEC 62368-1, T.7 ; EN 71-1, 8.5

  • Poignées

    Quatre fois le poids de l’appareil pendant une minute, ou trois fois pour un équipement informatique de classe MS2.

    IEC 61010-1, 7.5 ; IEC 60601-1, 9.4.4 ; IEC 62368-1, 8.8

  • Montage mural

    Quatre fois le poids pour un appareil de laboratoire, trois fois le poids ou le poids plus 880 N pour un équipement informatique.

    IEC 61010-1, 7.6 ; IEC 62368-1, 8.7

  • Force sur l’enveloppe

    30 N avec une tige, 100 ou 250 N sur un disque, 110 N en compression pour un jouet : chaque norme a sa propre série.

    IEC 61010-1, 8.2.1 ; IEC 62368-1, annexe T ; EN 71-1, 8.8

Réglementation

Le cadre réglementaire

La sécurité mécanique n'est pas un supplément : chaque législation produit en fait une exigence essentielle, avec ses propres priorités.

  • Directive basse tension

    Le matériel électrique doit protéger contre les dangers non électriques révélés par l’expérience et répondre aux exigences mécaniques prévues.

    Directive 2014/35/UE, annexe I, 2 c) et 3 a)

  • Équipements radio

    Mêmes objectifs de sécurité, sans limite de tension : un objet connecté sur pile doit aussi résister mécaniquement.

    Directive 2014/53/UE, art. 3, par. 1, point a)

  • Machines

    Stabilité, rupture en service, éjections, arêtes, éléments mobiles, protecteurs. Le règlement ajoute la coexistence et l’interaction humain-machine.

    Règlement (UE) 2023/1230, annexe III, 1.3 et 1.4

  • Machines de levage

    Épreuves statiques et dynamiques sur toute machine de levage prête à être mise en service, avec des coefficients d’épreuve définis.

    Règlement (UE) 2023/1230, annexe III, 4.1.2.3 et 4.1.3

  • Dispositifs médicaux

    Protection du patient et de l’utilisateur contre les risques mécaniques : instabilité, pièces mobiles, vibrations.

    Règlement (UE) 2017/745, annexe I, 20.1 et 20.2

  • Jouets

    Résistance mécanique, arêtes, petites pièces, projectiles, jouets d’activité. Le nouveau règlement ajoute notamment les aimants.

    Directive 2009/48/CE et règlement (UE) 2025/2509, annexe II, partie I

Sources : directive 2014/35/UE ; directive 2014/53/UE ; règlement (UE) 2023/1230 et directive 2006/42/CE ; règlement (UE) 2017/745 ; directive 2009/48/CE et règlement (UE) 2025/2509.

Normes

Normes machines, jouets et méthodes d’essai

Les normes produit sont présentées sur la page Essais de sécurité électrique. Voici les normes machines de type B, la norme jouets et les méthodes d’essai horizontales.

DomaineNormeObjet
MachinesEN ISO 12100:2010Appréciation et réduction du risque ; révision ISO en cours
MachinesEN ISO 13857:2019Distances de sécurité pour les membres supérieurs et inférieurs
MachinesEN ISO 14120:2015Protecteurs fixes et mobiles
MachinesEN ISO 14119:2013 et EN ISO 14119:2025+A11:2026Dispositifs de verrouillage ; l’édition 2025 couvre aussi les systèmes à clé prisonnière
MachinesEN ISO 13850:2015Fonction d’arrêt d’urgence
MachinesEN ISO 13855:2010 et EN ISO 13855:2024Positionnement des moyens de protection selon l’approche du corps
MachinesEN ISO 13849-1:2023 et EN ISO 13849-2:2012Fonctions de sécurité : conception et validation
MachinesEN ISO 10218-2:2025Applications robotisées, y compris collaboratives
JouetsEN 71-1:2014+A1:2018Propriétés mécaniques et physiques, citée au JOUE avec une restriction
MéthodeIEC 60068-2-75 éd. 2.1Essais au marteau : pendule, marteau à ressort, marteau vertical
MéthodeIEC 62262 éd. 1.1Indice IK de protection des enveloppes contre les chocs
MéthodeIEC 60068-2-31 éd. 2.0Chocs de manipulation brutale et chute libre

Normes machines : statut harmonisé au titre de la directive 2006/42/CE, y compris les éditions ajoutées par la décision d'exécution (UE) 2026/2015 du 4 septembre 2026. Au 2 octobre 2026, aucune norme n'est encore harmonisée au titre du règlement (UE) 2023/1230, applicable le 20 janvier 2027 : à vérifier pour toute machine mise sur le marché à partir de cette date.

Notre méthode

Vos essais en quatre étapes

  1. Appel de découverte

    Votre produit ou votre machine, sa norme, vos marchés et votre calendrier. 30 minutes.

  2. Plan d’essais

    Essais applicables, clauses, échantillons, délais et budget.

  3. Essais

    Sur l’échantillon représentatif ou sur la machine, en atelier ou sur site.

  4. Rapport

    Résultats, écarts et recommandations, pour votre documentation technique.

Marché suisse

En Suisse

L'ordonnance sur les machines (OMach) renvoie aujourd'hui à la directive 2006/42/CE ; une révision pour l'aligner sur le règlement (UE) 2023/1230 a été mise en consultation par le Conseil fédéral le 19 septembre 2025. Pour les jouets, l'ordonnance sur la sécurité des jouets désigne notamment la SN EN 71-1. Les accords de reconnaissance mutuelle avec l'UE couvrent les machines, les jouets et le matériel électrique.

Sources : OMach, RS 819.14 (état au 20.01.2024) ; Conseil fédéral, communiqué du 19.09.2025 ; OSJo, annexe 4 ; SECO, ARM Suisse-UE.

Ressources

Pour aller plus loin

Tous les articles

Questions fréquentes

Questions fréquentes sur les essais de sécurité mécanique

Votre produit ou votre machine soulève une question particulière ? Posez-la directement à un ingénieur.

Réserver un appel
Quels essais mécaniques pour mon produit ?

Ils dépendent de sa norme et de sa forme d'utilisation : appareil tenu à la main, posé sur une table ou au sol, fixé au mur, déplacé sur roulettes. Un appareil tenu à la main passe un essai de chute, un appareil au sol un essai de stabilité, un appareil mural un essai de fixation. Nous définissons la liste exacte dans le plan d'essais, avec les clauses de la norme.

Que signifie l’indice IK ?

C'est le code de l'IEC 62262 qui indique la résistance d'une enveloppe aux chocs mécaniques, par exemple IK08 pour 5 joules. Il ne s'applique que si la norme du produit le prévoit. L'IEC 61010-1, par exemple, admet un niveau de choc inférieur à 5 J à certaines conditions, dont un marquage du code IK.

Sources : IEC 62262 éd. 1.1 ; IEC 61010-1, 8.1 et 8.2.2

Comment calculer la distance de sécurité d’une barrière immatérielle ?

Avec la formule S = (K × T) + C : K est la vitesse d'approche du corps, T le temps de réponse global, arrêt de la machine compris, et C une distance d'intrusion liée à la résolution du capteur. Le temps d'arrêt réel se mesure sur la machine. L'édition 2024 de l'ISO 13855, harmonisée depuis septembre 2026 au titre de la directive machines, a revu la méthode : nous appliquons l'édition retenue pour votre machine.

Sources : ISO 13855:2010, 5.2 ; décision d’exécution (UE) 2026/2015

Un arrêt d’urgence suffit-il à protéger les opérateurs ?

Non. L'arrêt d'urgence est une mesure de protection complémentaire : il ne remplace ni les protecteurs ni les dispositifs de protection. Il doit en outre répondre à ses propres exigences, comme la catégorie d'arrêt et un niveau de performance minimal.

Sources : ISO 13850:2015, 4.1.1.3, 4.1.3 et 4.1.5.1

Les machines de levage doivent-elles être éprouvées ?

Oui. Toute machine de levage prête à être mise en service subit des épreuves statiques et dynamiques. Le coefficient d'épreuve statique est en règle générale de 1,5 pour les machines mues par la force humaine et les accessoires de levage, de 1,25 pour les autres machines ; le coefficient d'épreuve dynamique est en règle générale de 1,1.

Sources : Règlement (UE) 2023/1230, annexe III, 4.1.2.3 et 4.1.3 ; directive 2006/42/CE, annexe I

Et les robots collaboratifs ?

L'ISO 10218-2:2025, citée depuis septembre 2026 au titre de la directive machines, intègre désormais les exigences des applications collaboratives, qui figuraient auparavant dans l'ISO/TS 15066. Nous évaluons votre application robotisée sur cette base, avec l'appréciation du risque de la cellule.

Sources : ISO 10218-2:2025, avant-propos ; décision d’exécution (UE) 2026/2015

Les essais abîment-ils le produit ?

Certains, oui : chute, choc ou basculement peuvent marquer ou casser l'échantillon, et c'est justement ce qu'il faut observer. Après chaque essai, nous vérifions qu'aucune partie dangereuse n'est devenue accessible. Nous vous indiquons dans le plan d'essais le nombre d'échantillons nécessaires.
