Essais · Sécurité électrique

Essais de sécurité électrique

Parties accessibles, isolation, terre de protection, courants de fuite, échauffement, conditions de défaut : nous vérifions que votre produit ne peut ni électrocuter ni provoquer d'incendie, selon la norme de sa famille, qu'il s'agisse d'un appareil de laboratoire, d'une machine, d'un équipement informatique, d'un appareil domestique ou d'un dispositif médical. Vous recevez un rapport d'essais prêt pour votre documentation technique.

Réserver un appel de 30 minVoir nos prestations
Courant alternatif : champ de la directive basse tension
50–1000 V
Aucun organisme notifié pour la DBT
Module A
Familles de normes produit
5
Pour votre documentation technique
Rapport

Normes produit

Une norme par famille de produits

Chaque famille de produits a sa norme de sécurité électrique, avec ses propres limites et méthodes. Elle se choisit selon la fonction principale du produit et ses utilisateurs.

  • Laboratoire, mesure, contrôle

    Appareils de laboratoire, de mesure et de régulation : limites des parties accessibles, essais en premier défaut, catégories de surtension.

    IEC 61010-1

  • Audio, vidéo et informatique

    Équipements TIC et multimédias : sources d’énergie classées ES1, ES2 et ES3, et protections entre la source et l’utilisateur.

    IEC 62368-1

  • Appareils domestiques

    Électroménager et appareils analogues, toujours avec la partie 2 propre au type d’appareil : chauffage, cuisine, entretien des sols…

    IEC 60335-1 et parties 2

  • Machines

    Équipement électrique des machines : protection par enveloppes, circuit de protection, vérifications finales de la clause 18.

    IEC 60204-1

  • Dispositifs médicaux

    Moyens de protection du patient et de l’opérateur, courants de fuite très faibles mesurés en microampères, premier défaut.

    IEC 60601-1

Nos essais

Les grandes familles d’essais

Les normes diffèrent dans le détail, mais les questions restent les mêmes : peut-on toucher une tension dangereuse, l’isolation tient-elle, que se passe-t-il en cas de défaut ?

Doigt d’épreuve articulé introduit dans les fentes d’aération d’une alimentation
Parties accessibles

Accès aux parties actives et tensions accessibles

Doigt d'épreuve articulé, doigt rigide, broche : nous déterminons ce qu'un utilisateur peut toucher, puis mesurons tensions, courants et charges sur ces parties, en fonctionnement normal et en premier défaut. Nous vérifions aussi la tension qui reste sur les broches de la fiche quelques secondes après le débranchement.

Ce que vous recevez

  • Détermination des parties accessibles
  • Mesures en condition normale et en premier défaut
  • Charge résiduelle après débranchement

Références

  • IEC 61032 (calibres d’essai)
  • IEC 61010-1, 6.2 et 6.3
Deux électrodes séparées par un isolant qui retient les lignes de champ électrique
Isolation

Rigidité diélectrique et résistance d’isolement

Essai de tenue en tension, alternative ou continue, entre les circuits reliés au réseau et les parties accessibles, souvent après un préconditionnement en humidité ; mesure de la résistance d'isolement. Aucune décharge disruptive ne doit se produire.

Ce que vous recevez

  • Essais de tenue en tension
  • Mesure de la résistance d’isolement
  • Préconditionnement en humidité

Références

  • IEC 61010-1, 6.8
  • IEC 60335-1, clauses 13 et 16

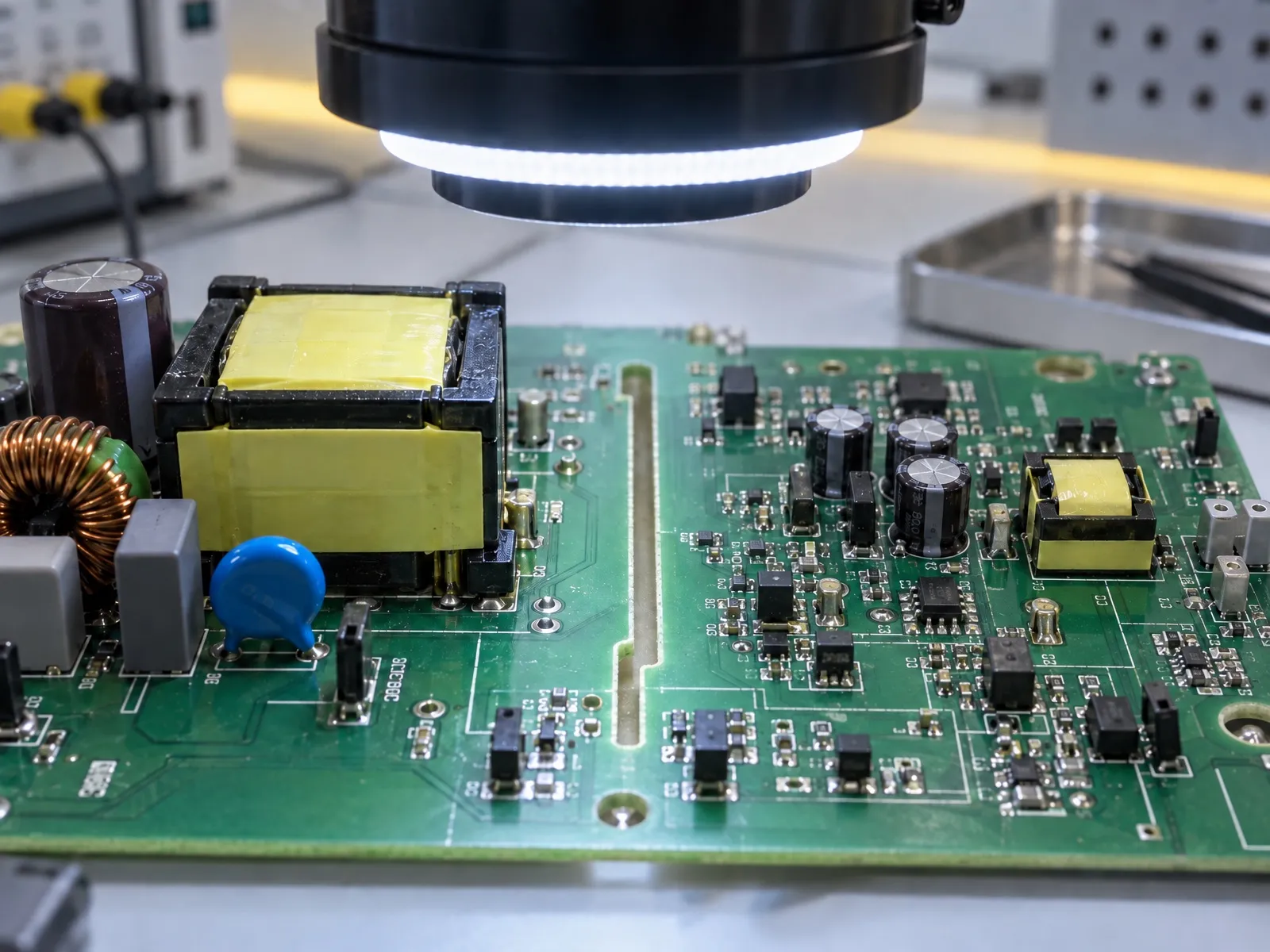

Circuit imprimé d’alimentation avec fente d’isolation entre primaire et secondaire, sous un microscope de mesure
Distances

Distances d’isolement et lignes de fuite

Nous mesurons les distances dans l'air et le long des surfaces entre circuits dangereux et circuits accessibles, sur les circuits imprimés comme sur les composants, et les comparons aux valeurs exigées selon la catégorie de surtension, le degré de pollution et le matériau.

Ce que vous recevez

  • Relevé des distances critiques
  • Catégorie de surtension et degré de pollution
  • Évaluation de l’isolation solide

Références

  • IEC 60664-1
  • IEC 62368-1, 5.4
Armoire électrique porte ouverte, avec un conducteur de terre vert-jaune entre la porte et le bâti
Terre de protection

Continuité de la terre de protection

Pour un appareil de classe I, nous faisons passer un courant élevé entre la borne ou la broche de terre et chaque partie conductrice accessible, et vérifions que la résistance reste très faible, de l'ordre de 0,1 Ω selon les normes. Pour une machine, la continuité de tout le circuit de protection et les conditions de coupure automatique.

Ce que vous recevez

  • Essai de continuité à fort courant
  • Résistance de la liaison de protection
  • Vérification du circuit de protection des machines

Références

  • IEC 60335-1, 27.5
  • IEC 60204-1, 18.2
Appareil domestique avec une feuille d’aluminium collée sur le boîtier et un câble de mesure
Courants de fuite

Courant de contact et courant de fuite

Nous mesurons le courant qui traverserait une personne touchant l'appareil, avec les réseaux de mesure normalisés, à la température de fonctionnement et après l'essai d'humidité. Les limites dépendent de la classe de l'appareil : quelques dixièmes de milliampère pour un appareil domestique, de l'ordre de la centaine de microampères pour un dispositif médical.

Ce que vous recevez

  • Courant de contact
  • Courant dans le conducteur de protection
  • Mesures en premier défaut

Références

  • IEC 60990:2016
  • IEC 60601-1, 8.7
Serveur en essai dont s’échappe de la fumée par la grille d’aération
Échauffement et défauts

Échauffement, conditions de défaut et feu

Thermocouples sur les composants et les surfaces, fonctionnement dans les conditions les plus défavorables, puis défauts simulés un par un : composant en court-circuit, ventilateur bloqué, transformateur en surcharge. Nous vérifions qu'aucun danger n'apparaît et que le feu ne se propage pas, y compris par l'essai au fil incandescent.

Ce que vous recevez

  • Essais d’échauffement
  • Essais en conditions de défaut
  • Résistance à la chaleur et au feu

Références

  • IEC 61010-1, 4.4 et 10
  • IEC 60695-2-11
Plaque signalétique d’un appareil, coton et solvant pour l’essai de durabilité des marquages
Marquages et composants

Marquages, notice et composants critiques

Plaque signalétique, symboles et avertissements, durabilité des marquages par frottement à l'eau puis au solvant, cordon et fiche, composants critiques et leurs certificats : nous vérifions tout ce qui ne se mesure pas au testeur mais conditionne la conformité.

Ce que vous recevez

  • Contrôle des marquages et de la notice
  • Essai de durabilité des marquages
  • Liste des composants critiques

Références

  • IEC 60335-1, 7.14
  • IEC 62368-1, annexe G

Et aussi

Réglementation

Le cadre réglementaire

La directive basse tension couvre l'essentiel des produits électriques, mais pas tous : selon le produit, les mêmes objectifs de sécurité arrivent par la directive RED, le règlement machines ou le règlement sur les dispositifs médicaux.

  • Directive basse tension

    Matériel électrique de 50 à 1000 V en courant alternatif et de 75 à 1500 V en courant continu, à l’entrée ou à la sortie.

    Directive 2014/35/UE, art. 1 et annexe I

  • Pas d’organisme notifié

    Une seule procédure, le contrôle interne de la fabrication : le fabricant déclare la conformité, les rapports d’essais vont dans sa documentation technique.

    Directive 2014/35/UE, considérant 9 et annexe III

  • Équipements radio

    Les objectifs de sécurité de la directive basse tension s’appliquent sans limite de tension : un objet connecté sur pile est concerné.

    Directive 2014/53/UE, art. 3, par. 1, point a)

  • Machines

    Les dangers électriques d’une machine relèvent du règlement machines, qui renvoie aux objectifs de la directive basse tension.

    Règlement (UE) 2023/1230, annexe III, 1.5.1

  • Dispositifs médicaux

    Exclus de la directive basse tension, ils doivent éviter autant que possible tout risque d’électrocution, y compris en premier défaut.

    Règlement (UE) 2017/745, annexe I, 18.7

  • Sous 50 V

    Hors de la directive basse tension, mais pas hors de toute règle : sécurité générale des produits, et le chargeur ou le bloc d’alimentation y reste soumis.

    Guide DBT de la Commission ; règlement (UE) 2023/988

Sources : directive 2014/35/UE ; directive 2014/53/UE ; règlement (UE) 2023/1230 ; règlement (UE) 2017/745 ; guide de la Commission sur la directive basse tension (2018) ; règlement (UE) 2023/988.

Normes

Éditions et statut au Journal officiel

La dernière édition IEC n’est pas toujours celle qui donne la présomption de conformité en Europe. Nous vérifions les deux pour chaque projet.

DomaineNormeObjet
LaboratoireEN 61010-1:2010+A1:2019Citée au JOUE (DBT) ; IEC 61010-1 édition 3.1
IT, audio, vidéoEN 62368-1:2014+AC:2015Édition citée au JOUE (DBT)
IT, audio, vidéoIEC 62368-1:2023Édition 4, publiée en Europe comme EN IEC 62368-1:2024, non encore citée
DomestiqueEN 60335-1:2012+A15:2021Citée au JOUE, avec une restriction depuis 2025 ; EN IEC 60335-1:2023 publiée, non citée
MachinesEN 60204-1:2018Citée au JOUE (DBT et directive machines) ; IEC 60204-1 édition 6.1
MédicalEN 60601-1:2006+A13:2024Harmonisée au titre du règlement (UE) 2017/745 depuis juin 2026 ; IEC 60601-1 édition 3.2
IsolationEN 60664-1:2007Coordination de l’isolement, citée au JOUE ; IEC 60664-1 édition 3 (2020)
FeuEN 60695-2-11:2014Essai au fil incandescent sur produits finis, citée au JOUE
MéthodeIEC 60990:2016Mesure du courant de contact et du courant dans le conducteur de protection
MéthodeIEC 61032Calibres d’essai : doigts et broches d’épreuve

État au 30 avril 2026 : version consolidée de la décision d'exécution (UE) 2023/2723 pour la directive basse tension, à vérifier pour toute publication ultérieure. Les IEC 60950-1 et IEC 60065 ont été retirées par l'IEC le 29 mars 2024, remplacées par l'IEC 62368-1.

Machines

Les vérifications de l'IEC 60204-1

Pour l'équipement électrique d'une machine, la clause 18 de l'IEC 60204-1 liste les vérifications à réaliser avant la mise en service, et leurs résultats doivent être documentés.

  • Documentation

    L’équipement électrique correspond à sa documentation technique.

    IEC 60204-1, 18.1 a)

  • Circuit de protection

    Continuité de la liaison de protection, avec un courant de 0,2 A à environ 10 A.

    IEC 60204-1, 18.2.2

  • Coupure automatique

    Les conditions de protection par coupure automatique de l’alimentation sont remplies.

    IEC 60204-1, 18.2

  • Résistance d’isolement

    Au moins 1 MΩ sous 500 V en courant continu entre circuits de puissance et circuit de protection.

    IEC 60204-1, 18.3

  • Essai de tension

    Tenue en tension pendant au moins une seconde, sans décharge disruptive.

    IEC 60204-1, 18.4

  • Tensions résiduelles

    Les parties de plus de 60 V redescendent à 60 V ou moins en 5 secondes après coupure.

    IEC 60204-1, 6.2.4 et 18.5

  • Courants de fuite élevés

    Au-delà de 10 mA dans le conducteur de protection, des mesures renforcées s’imposent.

    IEC 60204-1, 8.2.6

  • Essais fonctionnels

    Fonctions de l’équipement électrique, en particulier celles liées à la sécurité.

    IEC 60204-1, 18.6

Notre méthode

Vos essais en quatre étapes

  1. Appel de découverte

    Votre produit, sa norme, vos marchés et votre calendrier. 30 minutes.

  2. Plan d’essais

    Essais applicables, échantillons, documentation, délais et budget.

  3. Essais

    Pré-essais sur prototype si utile, puis essais sur l’échantillon représentatif.

  4. Rapport

    Résultats, écarts et recommandations, pour votre documentation technique.

Marché suisse

Sécurité électrique en Suisse

L'ordonnance sur les matériels électriques à basse tension (OMBT) reprend les exigences de la directive basse tension et va plus loin : elle s'applique aussi aux matériels de moins de 50 V. Le marquage CE n'y est pas obligatoire, mais la déclaration de conformité et le dossier technique le sont, avec des rapports d'essais internes ou de tiers.

L'Inspection fédérale des installations à courant fort (ESTI) surveille le marché par sondages et délivre le signe de sécurité facultatif S+, sur la base de rapports d'organismes accrédités.

Sources : OMBT, RS 734.26 (état au 1er janvier 2023), art. 1, 4, 12 et 15 à 18 ; ESTI.

Ressources

Pour aller plus loin

Tous les articles

Questions fréquentes

Questions fréquentes sur les essais de sécurité électrique

Votre produit soulève une question particulière ? Posez-la directement à un ingénieur.

Réserver un appel
Quelle norme s’applique à mon produit ?

Celle de sa famille, déterminée par sa fonction principale et ses utilisateurs : IEC 61010-1 pour un appareil de laboratoire ou de mesure, IEC 62368-1 pour un équipement informatique ou multimédia, IEC 60335-1 avec sa partie 2 pour un appareil domestique, IEC 60204-1 pour l'équipement électrique d'une machine, IEC 60601-1 pour un dispositif médical. Certains produits sont à la frontière : nous tranchons avec vous dès l'appel de découverte.

Faut-il un laboratoire accrédité ou un organisme notifié ?

Pour la directive basse tension, non : aucune procédure ne fait intervenir d'organisme notifié et le fabricant peut s'appuyer sur ses propres essais ou sur ceux d'un tiers. En Suisse, l'OMBT admet aussi des rapports internes ou de tiers. Les autorités tiennent toutefois dûment compte des rapports accrédités, et certains clients ou marchés en exigent : nous vous le signalons dès le plan d'essais et vous accompagnons si c'est le cas.

Sources : Directive 2014/35/UE, considérant 9 et annexe III ; OMBT, RS 734.26, art. 12 ; règlement (UE) 2019/1020, art. 11, par. 5

Qu’est-ce qu’un rapport CB ?

Un rapport d'essais établi dans le cadre du schéma CB de l'IECEE, un système de reconnaissance mutuelle entre organismes de certification nationaux, utile pour exporter hors d'Europe. Il n'est pas exigé pour le marquage CE, qui reste une déclaration du fabricant. Si votre marché le demande, nous préparons votre produit et vous accompagnons jusqu'à son obtention.

Sources : IECEE, schéma CB et FAQ ; directive 2014/35/UE, annexe III

Mon produit fonctionne sur batterie : est-il concerné ?

Souvent, oui, par un autre chemin. Sous 75 V en courant continu, il sort du champ de la directive basse tension, mais son chargeur ou son bloc d'alimentation y reste soumis. S'il communique par radio, la directive RED applique les objectifs de sécurité de la directive basse tension sans limite de tension. Et la batterie elle-même a ses propres exigences.

Sources : Directive 2014/35/UE, art. 1 ; guide DBT de la Commission ; directive 2014/53/UE, art. 3, par. 1, a)

Combien d’échantillons faut-il prévoir ?

Cela dépend des essais : certains essais de défaut ou de résistance au feu sont destructifs, d'autres se font sur des composants séparés. Nous vous indiquons dans le plan d'essais le nombre d'échantillons, les pièces et la documentation nécessaires, pour éviter les allers-retours.

Peut-on tester un prototype ?

Oui, et c'est souvent judicieux. Des pré-essais sur prototype, comme les distances d'isolement, la rigidité diélectrique ou l'échauffement, révèlent les problèmes de conception quand ils coûtent encore peu à corriger. Les essais finaux se font sur un échantillon représentatif de la série.

Les vérifications de l’IEC 60204-1 sont-elles toutes obligatoires ?

Non. Si la norme de la machine ne fixe rien d'autre, la conformité à la documentation, la continuité du circuit de protection, les conditions de coupure automatique et les essais fonctionnels sont obligatoires ; la résistance d'isolement, l'essai de tension et les tensions résiduelles sont facultatifs. Les résultats doivent être documentés.

Sources : IEC 60204-1:2016, 18.1
